O dimensionamento de instalações elétricas é uma etapa crucial em qualquer projeto elétrico, seja ele residencial, comercial ou industrial. Mais do que escolher fios ou disjuntores, trata-se de garantir segurança, economia e desempenho ideal para o sistema elétrico.
Neste guia prático, você vai entender as 7 etapas essenciais para realizar um dimensionamento elétrico eficiente e em conformidade com as normas, especialmente a NBR 5410. Vamos abordar conceitos básicos, fórmulas, tabelas e cuidados técnicos indispensáveis.
1. O Que É Dimensionamento Elétrico?
O termo dimensionamento refere-se ao processo de calcular e selecionar corretamente os componentes de uma instalação elétrica — como cabos, disjuntores, eletrodutos e dispositivos de proteção — com base na demanda energética do local.
Um dimensionamento mal feito pode:
-
Gerar aquecimento excessivo e risco de incêndio
-
Provocar desligamentos constantes
-
Resultar em desperdício de dinheiro com materiais desnecessariamente caros
-
Comprometer a vida útil dos equipamentos
2. Por Que o Dimensionamento Correto É Tão Importante?
Ao projetar ou reformar uma instalação elétrica, um erro comum é escolher cabos e disjuntores de forma empírica, sem seguir critérios técnicos. Isso compromete a segurança do imóvel e das pessoas.
⚠️ Por exemplo, utilizar cabos de 1,5 mm² em um circuito que exige 20 amperes pode causar superaquecimento e até derretimento da isolação.
O dimensionamento correto evita isso, e também:
-
Reduz custos com manutenção
-
Garante conformidade com as exigências da concessionária local (como a EDP em São José dos Campos)
-
Facilita a aprovação do projeto junto à distribuidora de energia

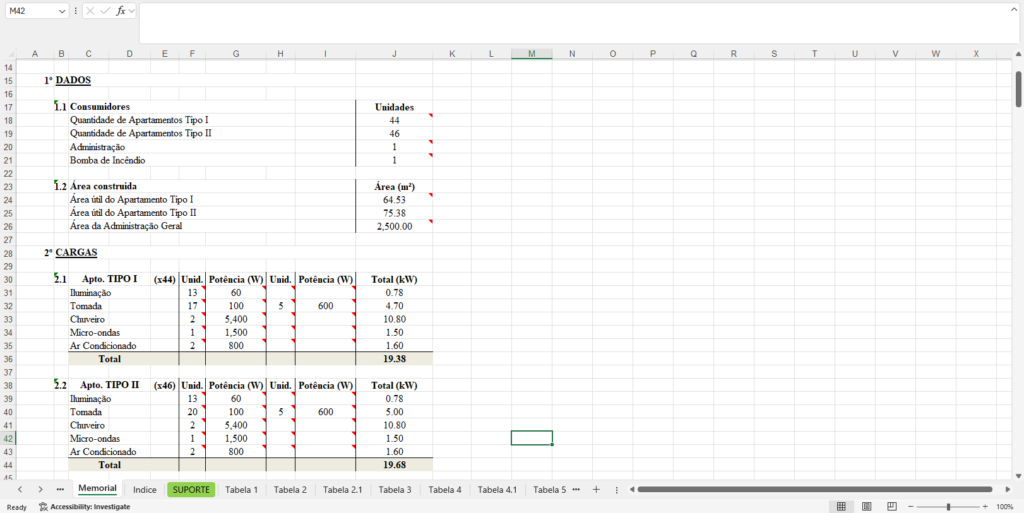

3. Etapa 1: Levantamento de Carga
Antes de iniciar qualquer cálculo, é necessário levantar a carga instalada. Para isso, some a potência (em watts) de todos os aparelhos e equipamentos elétricos do imóvel, como:
-
Geladeira
-
Micro-ondas
-
Ar-condicionado
-
Máquinas de lavar
-
Lâmpadas e tomadas
Esse levantamento ajuda a definir a demanda de energia elétrica total que sua instalação precisará suportar.
4. Etapa 2: Cálculo da Corrente Elétrica
Após conhecer a potência total, use a fórmula:
I = P / V
Onde:
-
I = corrente em amperes (A)
-
P = potência em watts (W)
-
V = tensão elétrica (geralmente 127V ou 220V)
💡 Exemplo prático:
Se a potência for de 3000W em um circuito de 220V:I = 3000 / 220 ≈ 13,6 A
Esse valor será a base para o dimensionamento dos condutores e disjuntores.
5. Etapa 3: Escolha da Bitola dos Cabos
Com a corrente definida, utilize a tabela da NBR 5410 para escolher a bitola correta dos cabos. Essa escolha depende de:
-
Corrente elétrica
-
Tipo de isolação
-
Temperatura ambiente
-
Método de instalação
Exemplo:
-
Corrente de até 15A → cabo de 2,5 mm²
-
Corrente entre 20-25A → cabo de 4 mm²
📘 Veja uma tabela completa no site da ABNT (página 101)
6. Etapa 4: Dimensionamento dos Disjuntores
O disjuntor deve proteger o cabo, não o equipamento. Portanto, sua corrente nominal deve ser igual ou ligeiramente superior à da fiação.
Exemplo: Para um cabo de 2,5 mm² com corrente de 13,6A, o disjuntor ideal seria de 16A.
Nunca utilize disjuntores superdimensionados achando que “vai aguentar mais”. Isso pode permitir sobrecargas e não proteger a instalação.

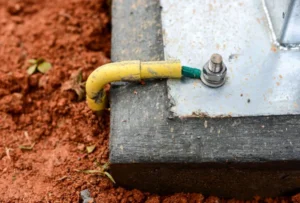

7. Etapa 5: Aterramento e Proteções Complementares
O aterramento é obrigatório e deve ser projetado com base na resistência ôhmica do solo e nas exigências da NBR 5410. Ele é responsável por:
-
Proteger contra choques elétricos
-
Eliminar cargas estáticas
-
Facilitar o funcionamento de dispositivos como o DR (Diferencial Residual)
📘 Saiba mais sobre aterramento na ABNT (pagina 142).
8. Etapa 6: Verificação com a Concessionária Local
Cada região possui exigências específicas. Em São José dos Campos, a cidade em que atuamos, a responsável é a EDP, que disponibiliza um manual técnico de padrões de entrada.
A EDP define:
-
Padrão de entrada
-
Disjuntor geral
-
Altura de cabos
-
Exigência de aterramento e DR
Todos esses aspectos devem ser considerados no dimensionamento do projeto.
9. Etapa 7: Validação e Anotação de Responsabilidade Técnica (ART)
Depois de dimensionar tudo corretamente, o engenheiro eletricista deve emitir a ART pelo CREA-SP ou órgão regional, garantindo legalidade e responsabilidade técnica sobre o projeto.
Veja também nosso conteúdo sobre Normas Técnicas em Projetos Elétricos, que complementa este artigo com mais detalhes legais e técnicos.
Conclusão
O dimensionamento correto de uma instalação elétrica é a base para um projeto seguro, eficiente e em conformidade com as normas. A aplicação rigorosa da NBR 5410 e o respeito às exigências da concessionária evitam acidentes, prejuízos e retrabalho.
Se você deseja executar um projeto elétrico com excelência, busque apoio profissional e não negligencie nenhuma etapa do dimensionamento.
